HC-48/u標準仕様

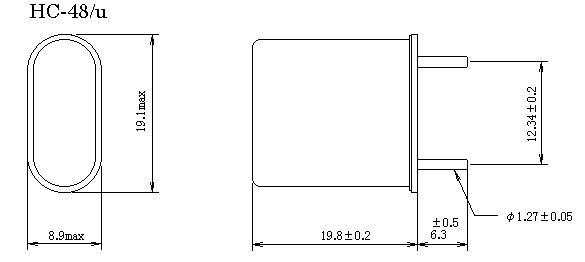

| 外形寸法図 |  |
|||
|---|---|---|---|---|
| 等価直列抵抗値 | 発振周波数範囲 | 発振モード | 等価直列抵抗 | 負荷容量 |
| 200KHz～1MHz未満 | 取扱終了 | |||
| 1.5～2MHz 部材在庫限り | 基本波 | 200Ω以下 | CL=30pF | |
| 2～4MHz | 基本波 | 100Ω以下 | CL=30pF | |
| 4～8MHz | 基本波 | 50Ω以下 | CL=30pF | |
| 8～16MHz | 基本波 | 30Ω以下 | CL=30pF | |
| 16～30MHz | 基本波 | 20Ω以下 | CL=30pF | |
| 使用温度範囲 | -10℃～+60℃ | |||
| 保存温度範囲 | -20℃～+70℃ | |||
| 周波数許容偏差 | 25℃±5℃に於いて | ±20ppm以内 | ||
| 周波数温度特性 | -10℃～+60℃(25℃値の) | ±30ppm以内 | ||
| 励振レベル | 100μW±20% | |||
| 並列容量 | 7pF以下 | |||
| 絶縁抵抗 | ケース端子間、DC100V | 500MΩ以上 | ||
| 副共振制限 | -2dB以上 | |||
| 耐衝撃性 | 30cmの高さより３回硬板上に自由落下後、全項を満足する事 | |||
| 端子強度 | JIS C-6701 4.2.3の方法により引っ張り、強度2kgを加えた後損傷の無い事 | |||
| 気密性 | 深さ100～150mm、90℃以上の湯に浸した時、保持器内部より気泡が出ない事 | |||
