MX25-7050標準仕様
| 外形寸法図 |  |
|
|---|---|---|
| ピン接続 | 1:ST 2:GND 3:OUTPUT 4:＋2.5Ｖ DC | |
| ＳＴ:ＯＵＴ | H or Open：Clock L:Hi-Z | |
| 周波数範囲 | 600KHz～50MHz | |
| 周波数精度 | C=±100ppm B=±50ppm | |
| 動作温度範囲 | -10～+70℃ | |
| 保存温度範囲 | -20～+80℃ | |
| 入 力 電 圧 | ＋2.5Ｖ ±5%（DC） | |

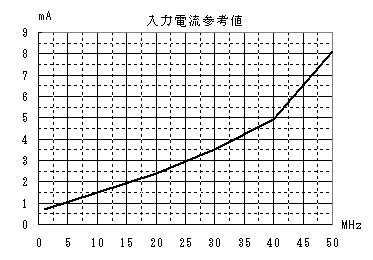

| 入 力 電 流 | 下図参照 | |
| 出 力 波 形 | C-MOS | |
| 負 荷 | 15pF | |
| レ ベ ル | Ｖ0H 0.9VDD min | |
| Ｖ0L 0.1VDD max | ||
| ＤＵＴＹサイクル | 45%～55%以内 | |
 |
||
